Dobór zawiasu zależy przede wszystkim od grubości frontu i geometrii jego ruchu. Do frontów 16–22 mm zwykle pasuje standardowy zawias puszkowy fi35, do bardzo cienkich elementów stosuje się zawiasy bezpuszkowe, a do grubych – specjalne modele z większą puszką i zmienionym ramieniem. Zły wybór może spowodować kolizję krawędzi z korpusem, ograniczyć kąt otwarcia albo uszkodzić front.

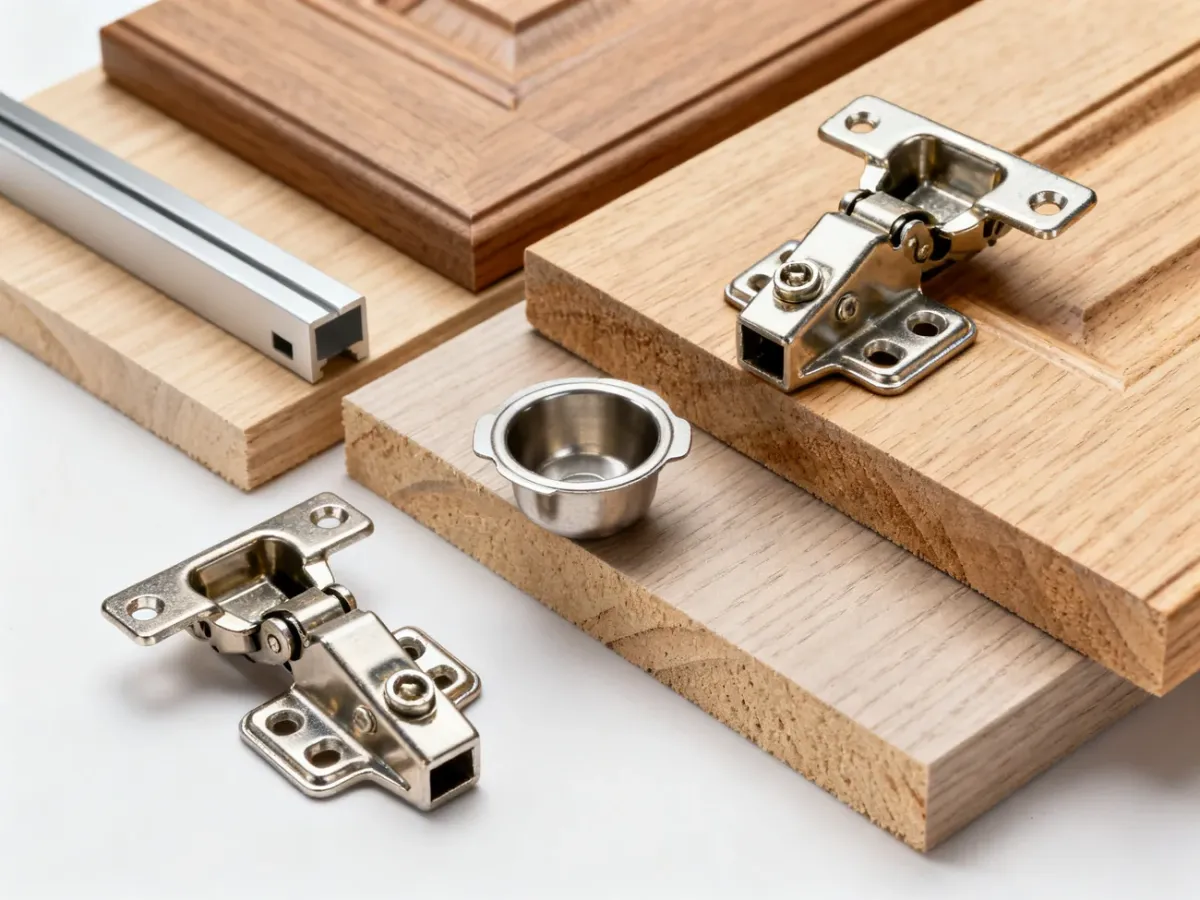

Jaki zawias wybrać do danej grubości frontu?
Najpierw zmierz rzeczywistą grubość frontu, a dopiero potem wybieraj okucie. Zakresy podane poniżej pomagają zawęzić wybór, ale nie zastępują karty technicznej konkretnego modelu. Różnice dotyczą między innymi głębokości puszki, odsadzenia, sposobu mocowania i wymaganej szczeliny.
| Zakres grubości (mm) | Typ zawiasu | Średnica puszki (mm) | Zastosowanie |
|---|---|---|---|
| 6–10 | Bezpuszkowy | Brak puszki | Bardzo cienkie fronty i nietypowe materiały |
| 16–22 | Standardowy puszkowy | 35 | Typowe fronty z płyt meblowych i drewna |
| Powyżej 24 | Specjalistyczny do grubych frontów | 40 | Fronty pogrubiane, ciężkie i wpuszczane |
Do frontów o grubości 6–10 mm przeznaczone są zawiasy bezpuszkowe. Nie wymagają frezowania otworu pod puszkę, ale są dedykowane do określonego zakresu materiału. Przykładem jest TIOMOS M0, przeznaczony do frontów 6–10 mm. W tym przypadku trzeba sprawdzić także sposób mocowania oraz zgodność prowadnika.
Fronty 16–22 mm najczęściej współpracują ze standardowymi zawiasami puszkowymi fi35. Nie oznacza to jednak, że każdy zawias o tej średnicy będzie pasował do każdego układu. Znaczenie mają także rodzaj nałożenia, kąt otwarcia, położenie frontu względem boku korpusu i sposób regulacji.
Przy grubości przekraczającej 24 mm zwykły zawias fi35 często nie zapewnia właściwej geometrii. Modele do grubych frontów, takie jak Salice Seria F lub Hettich Intermat, mają specjalnie ukształtowane ramię i często puszkę fi40. Konkretne zakresy są różne. Seria F może obsługiwać fronty do 40 mm, a Intermat 9935 jest przeznaczony do drzwi o grubości 26–43 mm.
Większa puszka wymaga większego otworu, dlatego nie należy traktować jej jako prostego zamiennika fi35. Frezowanie może osłabić wąski element, front z ramką albo materiał z dekoracyjną listwą.
Odsadzenie i kolizja – na czym polega problem?
Odsadzenie określa, jak daleko front zostaje odsunięty od korpusu w czasie otwierania. Zależy między innymi od kształtu ramienia, pozycji puszki, rodzaju prowadnika i sposobu osadzenia drzwi. W karcie technicznej może występować jako konkretny wymiar albo jako element tabeli doboru.

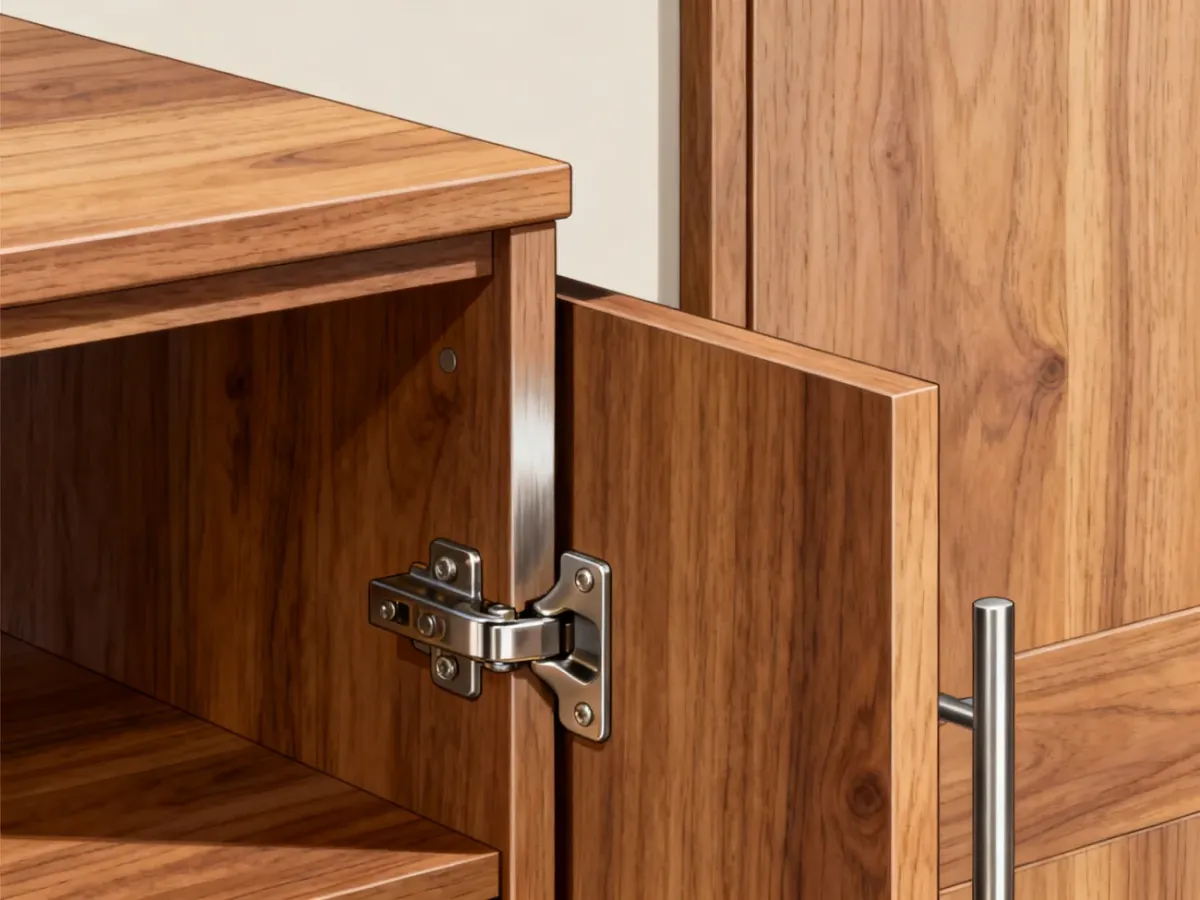

Przy grubym froncie jego krawędź zatacza większy obszar podczas obrotu. Jeżeli zawias nie odsunie drzwi wystarczająco od boku korpusu, krawędź zacznie o niego uderzać. Taka kolizja może ograniczyć otwarcie, zarysować płytę lub doprowadzić do wyrwania mocowania.
Dlatego zawiasy do grubych drzwi mają zmienioną geometrię ramienia. Ramię może być wygięte tak, aby zwiększyć odsadzenie frontu już na początku ruchu. W modelach do drzwi wpuszczanych ważne są również baza zawiasu i odległość puszki od krawędzi frontu.
Przykładowo Salice Seria F CFA7P99 ma puszkę fi40, głębokość 13 mm i pozwala na zastosowanie frontu do 40 mm. Odległość krawędzi puszki od krawędzi frontu może mieścić się w zakresie 3–15 mm, ale ostateczny dobór zależy od konkretnego układu. Te wartości nie powinny być przenoszone na inne zawiasy.
Kolizję mogą powodować także uchwyty, sąsiednie fronty, listwy ozdobne i ramki aluminiowe. Dlatego sam kąt otwarcia podany w opisie zawiasu nie wystarcza do oceny, czy drzwi będą pracować bez przeszkód.
Jak sprawdzić zawias przed zakupem?
Przed zamówieniem okucia przejdź przez poniższe kroki:
- Zmierz grubość frontu. Zapisz wynik jako FD i zmierz materiał razem z obrzeżem lub elementem, który rzeczywiście znajdzie się przy zawiasie.
- Ustal rodzaj zawiasu. Do cienkich frontów sprawdź modele bezpuszkowe, do standardowych zwykle fi35, a do grubych specjalistyczne zawiasy fi40 lub inne rozwiązanie wskazane przez producenta.
- Sprawdź średnicę i głębokość puszki. Porównaj wymagane frezowanie z grubością materiału. Zbyt głęboki otwór może osłabić front albo przebić jego powierzchnię.
- Odczytaj wymiar X w karcie technicznej. Ten parametr określa zależność między pozycją puszki, grubością frontu i geometrią zawiasu. Nie zakładaj, że wymiar z jednego modelu pasuje do innego.
- Zweryfikuj odsadzenie i położenie frontu. Sprawdź, czy drzwi są nakładane, bliźniacze czy wpuszczane oraz czy przy otwieraniu nie zetkną się z bokiem korpusu.
- Dobierz prowadnik. Zawias i prowadnik muszą tworzyć zgodny system. Karta producenta powinna określać sposób mocowania, regulację wysokości i kompatybilne warianty.
W dokumentacji niektórych zawiasów grubość frontu wpływa bezpośrednio na wymiar X. Dla przykładowego zawiasu CLIP top BLUMOTION 110° wartości X zmieniają się wraz z grubością frontu od 16 do 24 mm. To pokazuje, dlaczego nie należy ustawiać puszki według uniwersalnej miary bez sprawdzenia tabeli producenta.
Na co uważać przy montażu?
Przed zakupem i frezowaniem sprawdź następujące punkty:
- Grubość frontu – zmierz ją w miejscu montażu, szczególnie przy ramkach i listwach.
- Karta techniczna – odczytaj zakres FD, wymiar X, głębokość puszki i wymagane odsadzenie.
- Średnica puszki – upewnij się, czy front przyjmie otwór fi35 lub fi40 bez osłabienia materiału.
- Liczba zawiasów – dobierz ją do masy, szerokości i wysokości frontu zgodnie z zaleceniami producenta.
- Rodzaj prowadnika – sprawdź jego wysokość, sposób przykręcenia i zakres regulacji.
- Przestrzeń przy otwieraniu – uwzględnij bok szafki, sąsiedni front, uchwyt i listwy ozdobne.

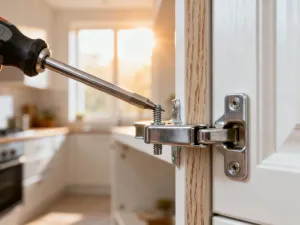

Po zamontowaniu ustaw front w trzech płaszczyznach, jeśli dany zawias ma regulację 3D. Regulacja nie naprawi jednak błędnie dobranej geometrii. Jeżeli front od początku koliduje z korpusem, potrzebny jest inny model zawiasu albo zmiana położenia puszki.
Przy bardzo ciężkich frontach, elementach szklanych, kamiennych lub nietypowych ramach sprawdź nośność systemu i sposób mocowania z dokumentacją producenta. Norma PN-EN 15570 może być punktem odniesienia dla klasyfikacji okuć, ale nie zastępuje tabeli montażowej konkretnego zawiasu.
Najprostsza zasada brzmi: zmierz FD, wybierz kategorię zawiasu, a następnie potwierdź odsadzenie, wymiar X i frezowanie w karcie technicznej producenta. Przy froncie standardowym zacznij od zawiasu puszkowego fi35, przy bardzo cienkim sprawdź model bezpuszkowy, a przy grubym wybierz okucie zaprojektowane do konkretnego zakresu grubości.
